  • 雷赛57步进电机57CM系列

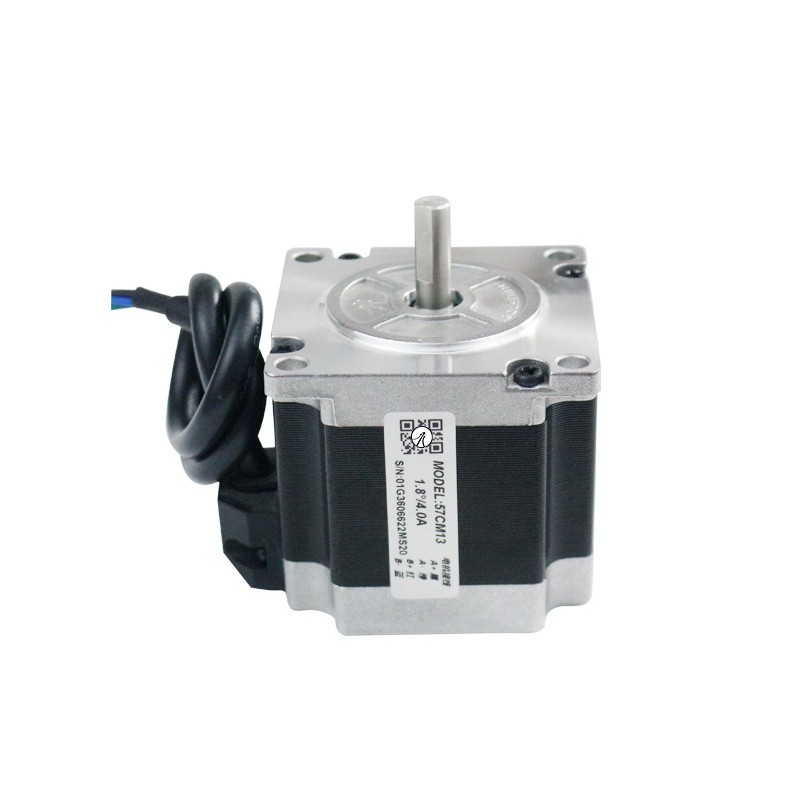

雷赛57步进电机57CM系列

57CM系列 步距角:1.8°

 机座号:57

 保持转矩:0.6~3.1 N.M

  大转矩

 低发热

高平稳性

高一致性


全国热线

18126537090

产品简介 / Introduction

1、一般规格

步距角

1.8°

步距角精度

±0.09° (空载、整步)

温升

MAX 85K

使用环境

温度: -10~+50℃ ;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 MΩ 500 V DC

耐电压

500 VAC 1 min

径向跳动

0.025 mm MAX ( 负载5N

轴向跳动

0.075 mm MAX ( 负载10N

径向最大负载

75N (距离法兰面10mm处)

轴向最大负载

电机自重


2、技术规格

标准型:

机身长

mm

型号

静力矩

额定电流

电阻 /

电感 /

定位力矩

转子惯量

N.m

A

Ω

mH

mN.m

g.cm 2

41

57CM06

0.6

3

0.7

1.4

21

120

56

57CM13

1.3

4

0.42

1.6

40

300

57CM12X

1.2

4

0.6

1.4

76

57CM21X

2.1

4

0.6

2.4

68

480

76

57CM23-4A

2.3

4

0.5

2

57CM23-3A

2.3

3

1.2

4

57CM23

2.3

5

0.38

1.75

80

57CM22X

2.2

5

0.34

1.74

70

500

84

57CM26-4A

2.6

4

0.8

3.2

80

520

57CM26

2.6

5

0.44

2

标准型(大57机座):

57 系列较标准57电机机身短,力矩大,安装尺寸同标准57,机座较标准573mm

机身长

mm

型号

静力矩

额定电流

电阻 /

电感 /

定位力矩

转子惯量

N.m

A

Ω

mH

mN.m

g.cm 2

67

D57CM21-4A

2.1

4

0.5

1.77

90

570

D57CM21

2.1

6

0.21

0.75

88

D57CM31-4A

3.1

4

0.62

2.8

100

840

D57CM31

3.1

6

0.26

1.18

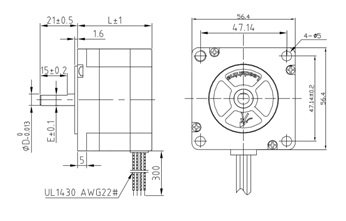

标准型雷赛57安装图纸



型号

机身长L

轴径D

扁位高E

57CM06

41

6.35

5.8

57CM13

56

6.35

5.8

57CM21X

76

8

7.5

57CM23

76

8

7.5

57CM22X

80

8

7.5

57CM26

84

8

7.5




雷赛步进电机应用领域:

  雷赛智能闭环步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织 服装机械等自动化设备上。


步进电机应用领域



 雷赛步进电机售后服务项目:

  1、保修期:驱动器:24 个月;电机:18个月。

  在保修期内,如果产品发生非人为故障,我们为您提供保修服务。

  2、换货:

  自产品发货之日起7个工作日内,如果产品发生非人为故障,我们可以为您更换同型号产品。

  3、终身维护:

  我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品,我们提供有偿维修服务,在客户确认 接受产品的维修费用后,我们安排进行产品的维修。但对已经停产的产品,或缺乏维修物料,或损坏过于严重无维修价值的返回品则无法提供维修服务 。

  4、维修费用:

  1)保修期内的产品,非人为原因引起的故障,免费维修;

  2)超保修期或人为损坏产品收费标准,我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费;具体的费用,由对接 的商务人员报价给您;

  3)运费:保修范围内产品运费由我司负担单程,非保修范围内的产品运费由客户负担

不享受免费保修的情况:

  1)由于火灾、水灾、地震等不可抗力因素造成的产品故障;

  2)由于客户安装或者使用不当所导致的损坏;

  3)未经雷赛授权的人员对产品进行了拆卸、维修或者改装,造成的产品故障;

  4)非本公司的购买的产品;

  5)产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认;
