  • 雷赛步进电机42步进电机42CM系列

雷赛步进电机42步进电机42CM系列

42CM系列 步距角:1.8°

 机座号:42

 保持转矩:0.2~0.8N.M

 大转矩 低发热

 高平稳性 高一致性

全国热线

18126537090

产品简介 / Introduction

1、一般规格

步距角

1.8°

步距角精度

±0.09° (空载、整步)

温升

MAX 85K

使用环境

温度: -10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 MΩ500 V DC

耐电压

500 VAC 1 min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载 10N

径向最大负载

75N (距离法兰面 10mm处)

轴向最大负载

电机自重



2、技术规格

机身长

mm

型号

静力矩

N.m

额定电流

A

电阻/

Ω

电感/

mH

转子惯量

g.cm 2

33

42CM02-1A

0.2

1

3.5

3.0

35

33

42CM02

0.2

1.5

1.4

1.4

35

39

42CM04-1A

0.4

1

4.6

4.0

54

39

42CM04

0.4

1.5

2.3

4.3

54

47

42CM06-1A

0.6

1.5

2.2

4.5

72

47

42CM06

0.6

2.5

0.9

1.6

72

60

42CM08-1A

0.8

1.5

3.0

6.9

110

60

42CM08

0.8

2.5

1.0

2.4

110

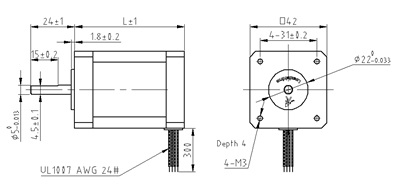

42尺寸图

型号

机身长 L

轴径D

扁位高E

42CM02-1A

33

5

4.5

42CM02

33

5

4.5

42CM04-1A

40

5

4.5

42CM04

40

5

4.5

42CM06-1A

47

5

4.5

42CM06

47

5

4.5

42CM08-1A

60

5

4.5

42CM08

60

5

4.5



42接线图

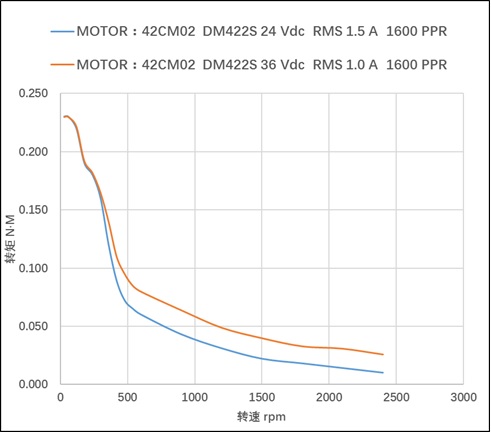

42CM02扭矩图

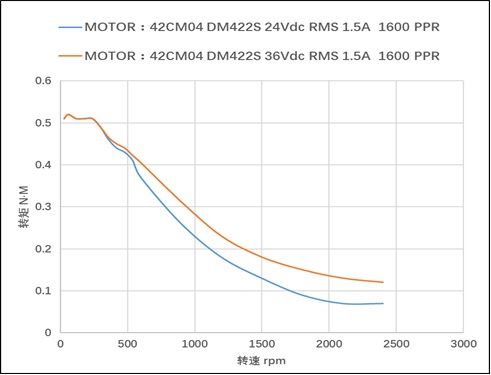

42CM04扭矩图

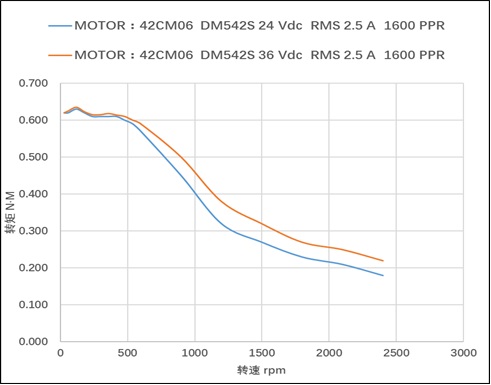

42CM06扭矩图

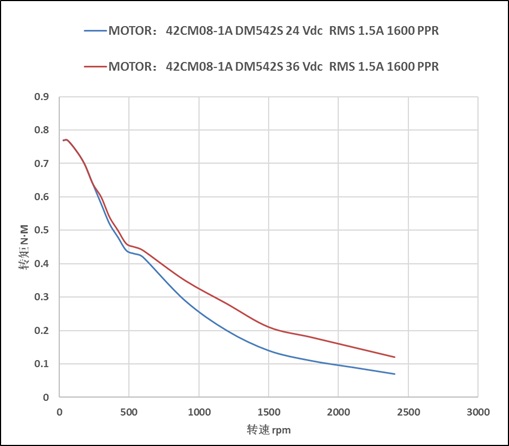

42CM08-1A

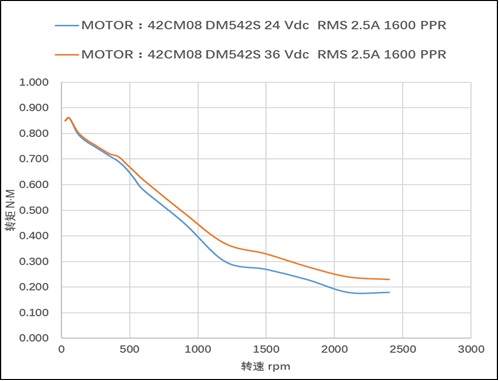

42CM08扭矩图

  • 文件名称
  • 文件类型
  • 文件格式
  • 日期
  • 下载
  • 42CM系列CE证书
  • CE
  • 2020-09-08
  • CM标准型42机座3D图
  • 3D模型
  • 2020-09-16

    雷赛步进电机应用领域:
      雷赛智能闭环步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织 服装机械等自动化设备上。
