  • 雷赛智能伺服驱动器L7RS脉冲系列L7RS-400

雷赛智能伺服驱动器L7RS脉冲系列L7RS-400

位置/速度/转矩控制,多段运动

 RS485接口,标准的Modbus通讯

 内置运动控制功能(PR)

 17位/23位绝对值编码器可选

 标配动态制动功能

 全新MS调试软件

全国热线

18126537090

产品简介 / Introduction

雷赛智能伺服驱动器L7RS脉冲系列L7RS-400

技术参数


  • 电源

驱动器型号

L7RS-400

额定输出功率

400W

额定输出电流(Arms

3.5

最大输出电流(Arms

10.5

主回路与控制回路电源

单相220Vac-15% ~+10%

冷却方式

自然冷却

几何尺寸

W*H*Lmm

40*175*156


  • 接口

L7RS系列

USB

USB mini-B

脉冲输入

5V差分信号,0~500kHz

24V单端信号,0~200kHz

编码器输出

差分

A/B /Z

长线驱动方式

数字量输入

9点(支持共阴和共阳)

数字量输出

6点(4 点单端输出, 2点双端输出)

模拟量输入/输出

两路差分输入

-10vdc~+10vdc

通讯

Modbus-RTURJ45 接口

  • 控制模式

L7RS系列

控制模式

l 外部脉冲位置控制

l 内部单轴控制(PR),通过 Modbus RTU 进行控制

l 速度控制

l 转矩控制

l 复合控制,位置控制、速度控制、循环位置、循环力矩、循环速度、回零、转矩控制切换

l JOG控制

位置控制

最大输入脉冲频率

500khz5V 差分)

200khz24V 单端)

电子齿轮比

132767/1 32767

转矩限制

外部模拟量输入或参数设置

速度控制

速度输入

外部模拟量输入或内部速度设定值

转矩限制

外部模拟量输入或参数设置

转矩控制

转矩输入

外部模拟量输入或内部转矩设定值

速度限制

外部模拟量输入参数设置,防止超出速度限制

控制特性

控制方式

IGBT SVPWM正弦波控制

反馈方式

总线式编码器:RS485协议

归一化伺服参数调整

PC调试工具,使用刚性等参数,可快速实现伺服参数调整

陷波滤波

抑制机械共振

摆阵抑制

抑制末端振动

多圈绝对值值编码器

23位高精度编码器,位置记忆,无需回零

DI/DO设置

可自由分配数字量输入/输出

报警功能

过压、欠压、过流、过载、过热、过速、主电源输入缺相、再生制动状态异常、位置偏差过大、编码器反馈错误、制动率过大、行程超限、EEPROM 错误等

操作与显示

按键5个,LED 5位带点

调试软件

通过MS调试软件可以调节电流环、位置环、速度环的各个参数,更改输入输出信号有效电平和电机参数,并可以文件形式进行参数的导入导出,方便驱动器和不同电机或不同负载的匹配;监视在梯形波测试运行下速度、位置误差等波形。

通讯功能

支持USB:基于Modbus协议(依据USB2.0 规格)

支持RS485:基于Modbus协议

制动方式

内置制动电阻(也可外接)

适用负载惯量

小于30倍,最大40

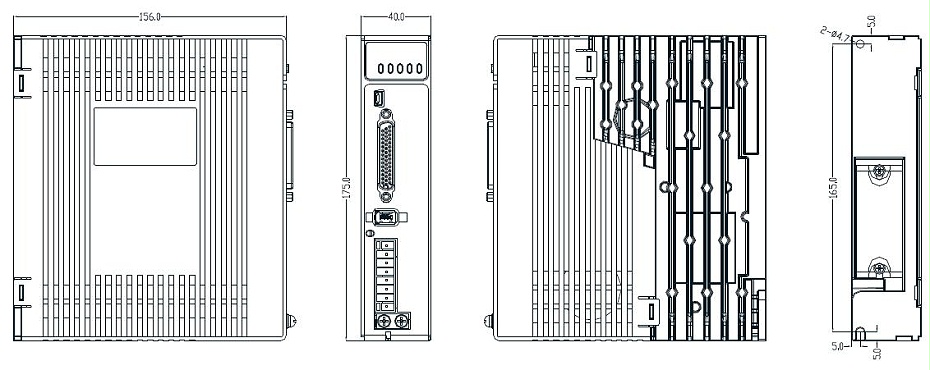

尺寸说明

单位:mm

雷赛智能伺服驱动器L7RS脉冲系列

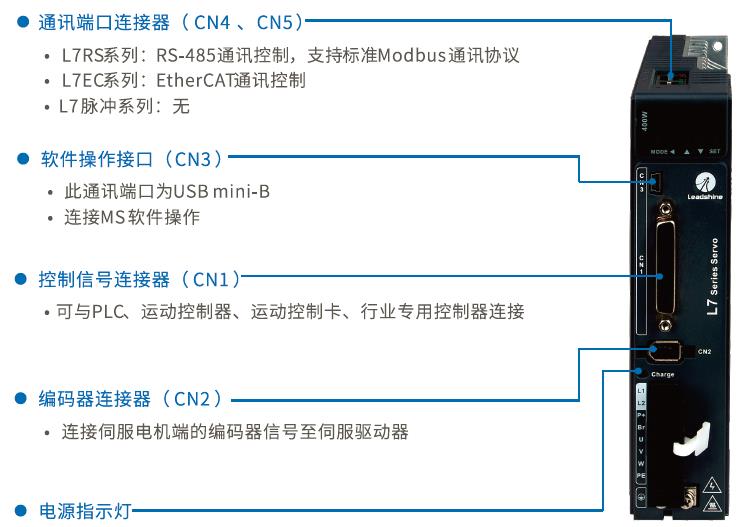

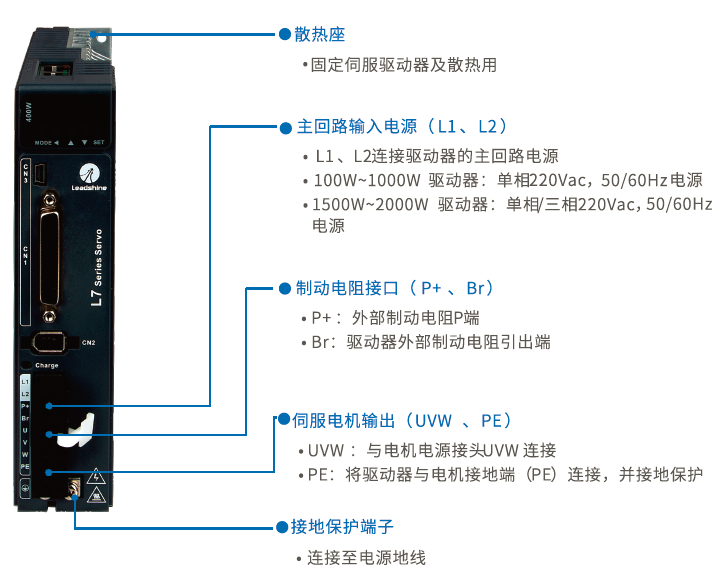

电气连接

雷赛智能伺服驱动器L7RS脉冲系列1

雷赛智能伺服驱动器L7RS脉冲系列2

雷赛智能伺服驱动器L7RS脉冲系列3

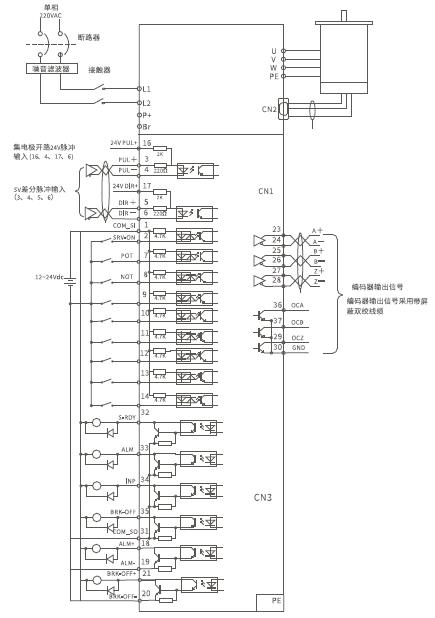

位置模式控制接线图

雷赛智能伺服驱动器L7RS脉冲系列5

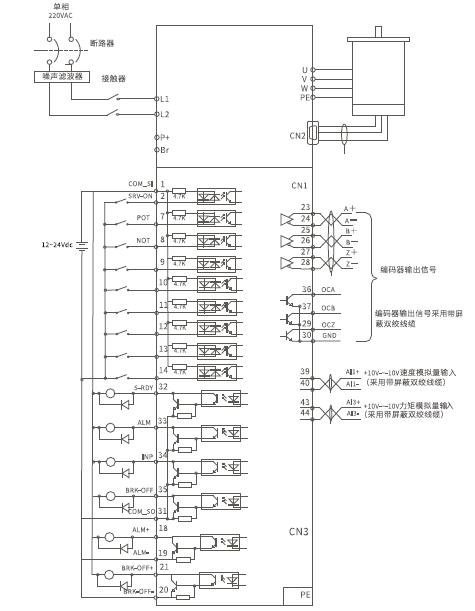

速度/转矩模式控制接线图

雷赛智能伺服驱动器L7RS脉冲系列4

配套产品

适配电机:23位高性能系列/17位经济型系列;

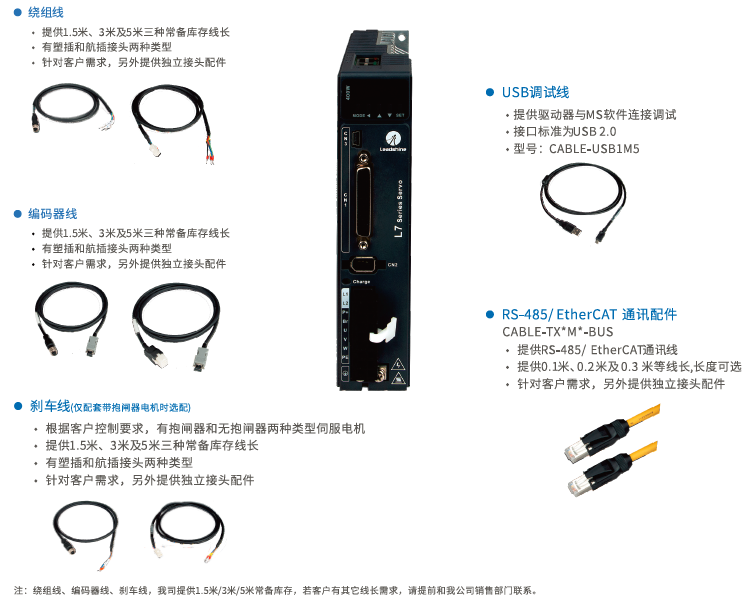

供选配配件:


雷赛智能伺服驱动器L7RS脉冲系列6
  USB隔离器
  当处于干扰较大场合,需要用电脑进行调试驱动器时,请选用该设备。

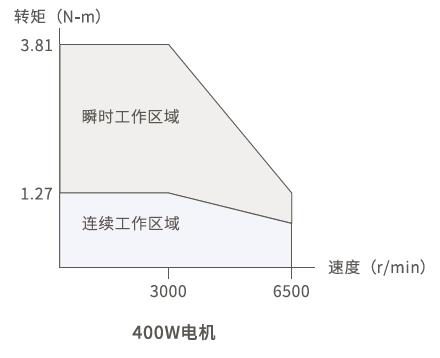

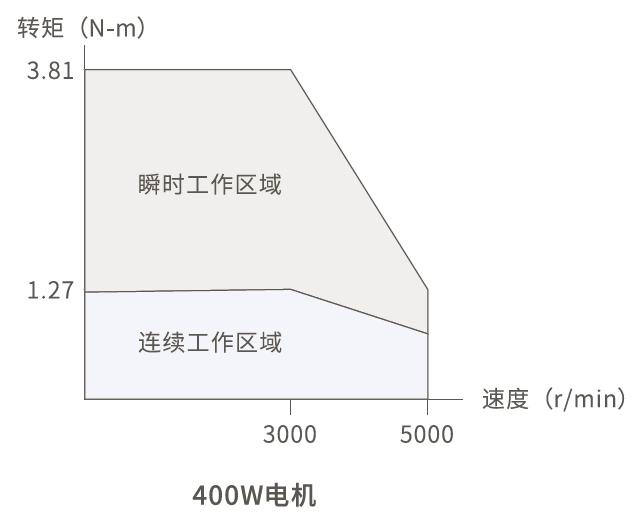

短频曲线

  23位高性能ACM2系列伺服电机

雷赛智能伺服驱动器L7RS脉冲系列7

  17位经济型ACM系列伺服电机

雷赛智能伺服驱动器L7RS脉冲系列8


使用说明

伺服驱动器、伺服电机储存环境要求

雷赛智能伺服驱动器L7-400-4

资料下载

  • 文件名称
  • 文件类型
  • 文件格式
  • 日期
  • 下载
  • L7RS系列调试软件
  • 调试软件
  • 2020-06-16
  • L7RS系列CE认证
  • CE
  • 2020-01-15
  • L7RS系列交流伺服系统使用手册
  • 用户手册
  • 2020-01-15
  • L7系列交流伺服系统选型手册
  • 宣传手册
  • 2021-07-30
  • L7系列交流伺服系统一页纸精华
  • 宣传手册
  • 2021-04-16




雷赛伺服驱动器应用领域:

  雷赛伺服驱动器产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。


伺服驱动器应用领域



 雷赛伺服驱动器售后服务项目:

  1、保修期:驱动器:24 个月;电机:18个月。

  在保修期内,如果产品发生非人为故障,我们为您提供保修服务。

  2、换货:

  自产品发货之日起7个工作日内,如果产品发生非人为故障,我们可以为您更换同型号产品。

  3、终身维护:

  我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品,我们提供有偿维修服务,在客户确认接受产品的维修费用后,我们安排进行产品的维修。但对已经停产的产品,或缺乏维修物料,或损坏过于严重无维修价值的返回品则无法提供维修服务。

  4、维修费用:

  1)保修期内的产品,非人为原因引起的故障,免费维修;

  2)超保修期或人为损坏产品收费标准,我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费;具体的费用,由对接的商务人员报价给您;

  3)运费:保修范围内产品运费由我司负担单程,非保修范围内的产品运费由客户负担

不享受免费保修的情况:

  1)由于火灾、水灾、地震等不可抗力因素造成的产品故障;

  2)由于客户安装或者使用不当所导致的损坏;

  3)未经雷赛授权的人员对产品进行了拆卸、维修或者改装,造成的产品故障;

  4)非本公司的购买的产品;

  5)产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认;
