  • 雷赛智能伺服驱动器L7脉冲系列

雷赛智能伺服驱动器L7脉冲系列

L7系列标配的ACM2系列伺服电机最高转速可达6500rpm(40/60/80机座),相比普通同行电机,提升了1500rpm的转速,相同路径下动作时间变短,提升设备产能。
全国热线

18126537090

产品简介 / Introduction


雷赛智能伺服驱动器L7脉冲系列

 产品特点

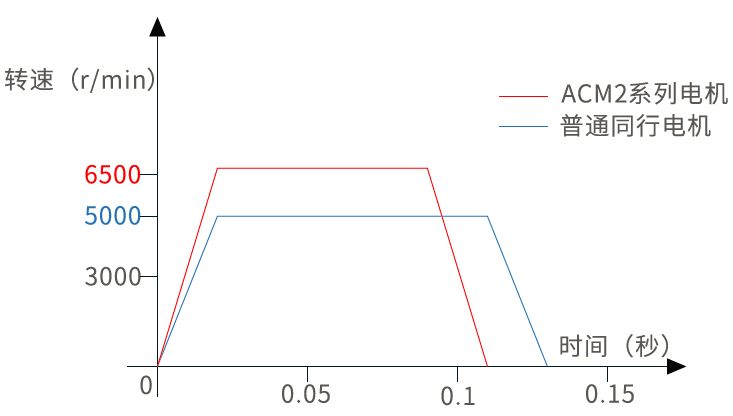

1、更高转速

L7系列标配的ACM2系列伺服电机最高转速可达6500rpm(40/60/80机座),相比普通同行电机,提升了1500rpm的转速,相同路径下动作时间变短,提升设备产能。

雷赛伺服驱动器L7脉冲系列1

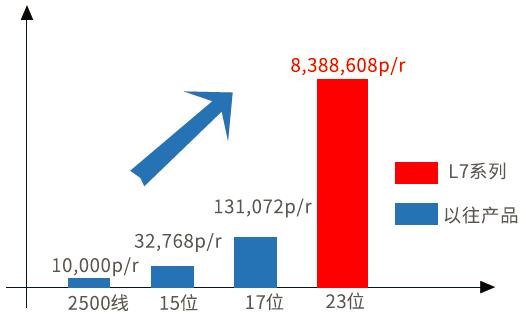

2、高分辨率编码器

  标配23bit编码器,编码器分辨率达到8,388,608脉冲/转。

  支持23bit串行增量细分式和23bit串行多圈绝对值编码器,断电位置记忆,无需回零操作

低速加工应用更平稳,有助于提高机台效能

雷赛伺服驱动器L7脉冲系列2

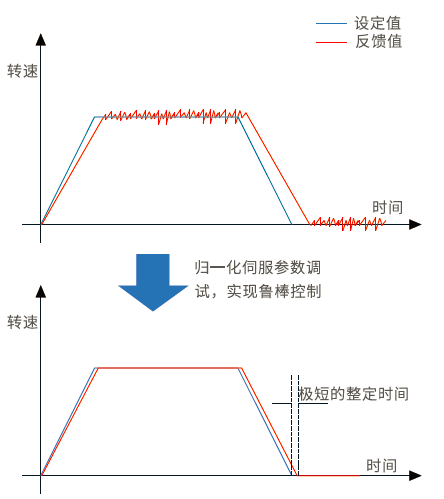

 3、归一化伺服参数调试

采用归一化伺服参数调试功能,仅需一个参数,便可实现伺服参数的调整,包括位置环/速度环/电流环PID参数、以及模型跟踪控制、指令平滑滤波等,适应不同负载要求,最大限度发挥机械设备的性能。

雷赛伺服驱动器L7脉冲系列3

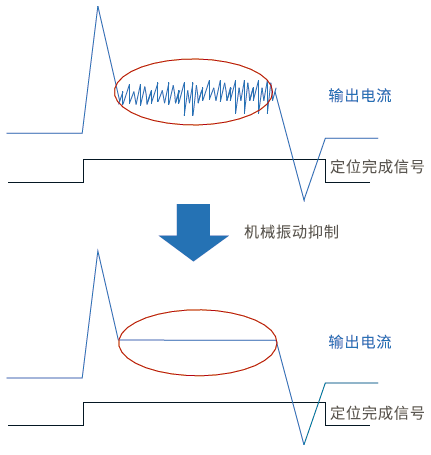

  4、自适应陷波滤波器

  提供4组的Notch Filter
  可自动、手动设定
  滤波宽度可灵活设定

简易设定即可自动消除共振,节省调整工时,增加设备组装测试效率

雷赛伺服驱动器L7脉冲系列4

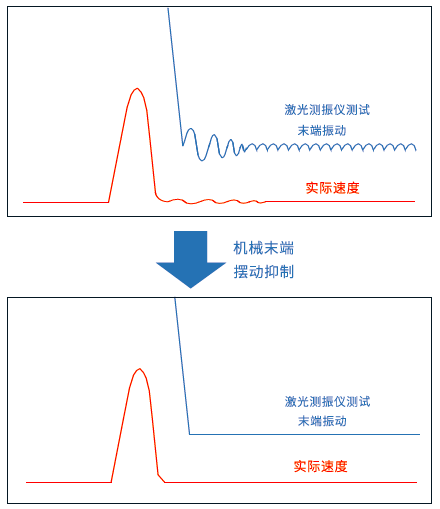

 5、停止时摆阵抑制

对柔性机械系统,容易产生200Hz以下的低频振动,通过摆阵抑制可以对这类低频振动加以抑制,实现柔性系统的高节拍运行。

雷赛伺服驱动器L7脉冲系列5

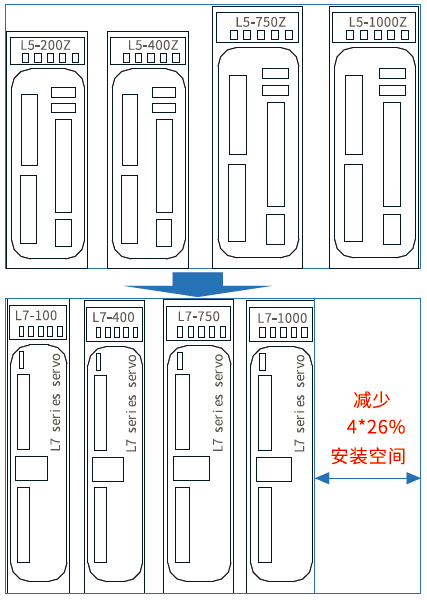

  6、安装空间更小

驱动器面宽减小到40mm(L7-400),相比上一代(L5Z系列)缩小了26%,且支持紧凑安装,节省电气柜的安装空间。且L7-100/L7-400/L7-750/L7-1000等采用同等高度(175mm),驱动器整齐划一。

雷赛伺服驱动器L7脉冲系列6

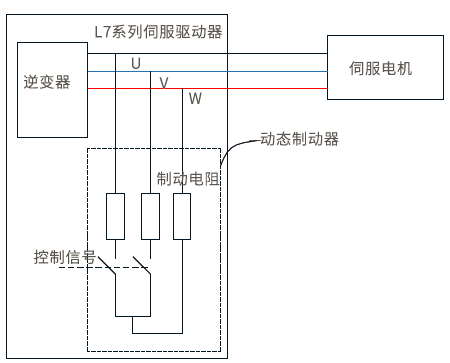

7、集成动态制动功能

  L7系列集成动态制动功能,在故障、急停、电源断电时通过能耗制动使得伺服电机快速停止,可避免电机高速运行时突发告警引发的撞机危险,减少对机械的损伤。

保障机械设备运行的安全可靠!

雷赛伺服驱动器L7脉冲系列7

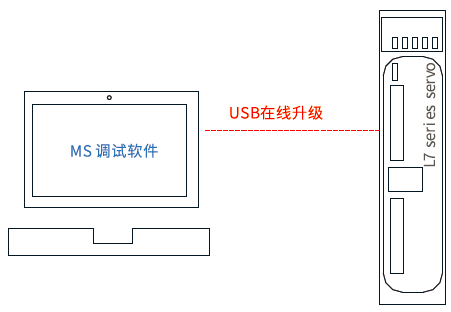

  8、MS软件使调试更方便

  向导式调试指引和参数设置,实时记录数据和在线监控,兼容雷赛全系列驱动器调试;

支持USB在线升级,可实现不拆机的情况下对伺服驱动器产品进行固件升级。

雷赛伺服驱动器L7脉冲系列8

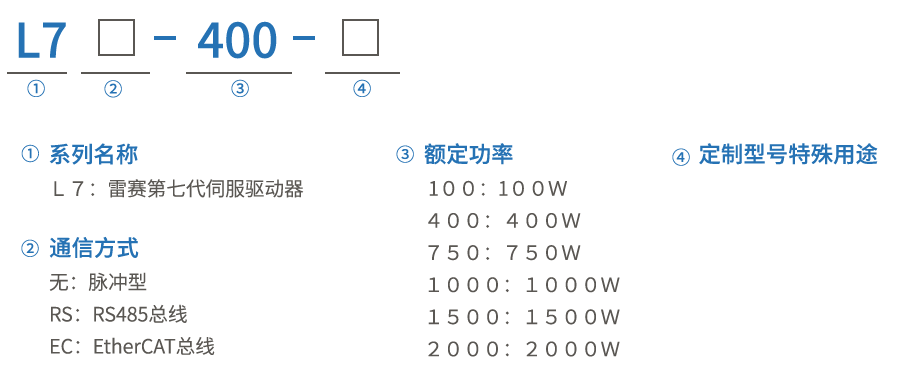

命名规则

L7伺服系列驱动器命名规则

尺寸说明

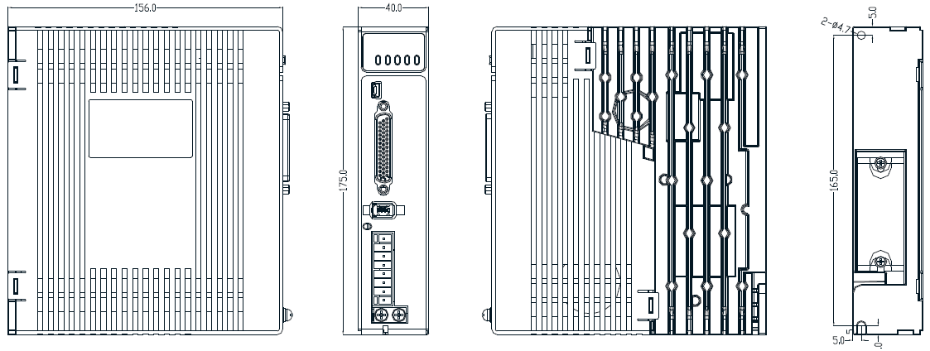

100W/400W


雷赛伺服驱动器L7脉冲系列9

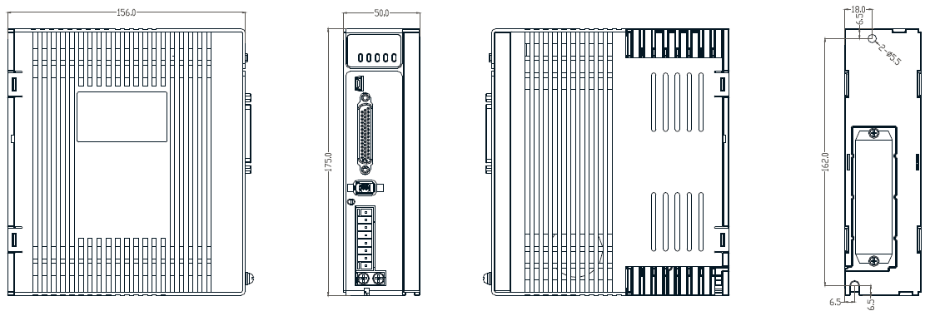

750W/1000W


雷赛伺服驱动器L7脉冲系列10

规格参数

驱动器型号

额定输出功率

主电源

VAC

连续电流(Arms

最大电流(Arms

L

mm

H

mm

W

mm

L7-100

100W

单相AC220

1.6

4.8

156

175

40

L7-400

400W

单相AC220

3.5

10.5

156

175

40

L7-750

750W

单相AC220

5.5

15.5

156

175

50

L7-1000

1000W

单相AC220

7.5

21.5

156

175

50

L7-1500

1500W

单相/三相AC220

9.5

28.5

175

175

80

L7-2000

2000W

单相/三相AC220

12

36

175

175

80

资料下载


  • 文件名称
  • 文件类型
  • 文件格式
  • 日期
  • 下载
  • L7伺服系列CE认证
  • CE
  • 2021-04-29
  • L7脉冲系列3D图纸
  • 3D模型
  • 2019-12-02
  • L7脉冲系列2D图纸
  • 2D图纸
  • 2019-12-02
  • L7系列交流伺服系统使用手册
  • 用户手册
  • 2019-12-24
  • L7系列调试软件
  • 调试软件
  • 2020-06-16
  • L7系列交流伺服系统选型手册
  • 宣传手册
  • 2021-07-30
  • L7系列交流伺服系统一页纸精华
  • 宣传手册
  • 2021-04-16



雷赛伺服电机应用领域:

  雷赛CM系列伺服电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。


伺服电机应用领域



 雷赛伺服电机售后服务项目:

  1、保修期:驱动器:24 个月;电机:18个月。

  在保修期内,如果产品发生非人为故障,我们为您提供保修服务。

  2、换货:

  自产品发货之日起7个工作日内,如果产品发生非人为故障,我们可以为您更换同型号产品。

  3、终身维护:

  我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品,我们提供有偿维修服务,在客户确认接受产品的维修费用后,我们安排进行产品的维修。但对已经停产的产品,或缺乏维修物料,或损坏过于严重无维修价值的返回品则无法提供维修服务。

  4、维修费用:

  1)保修期内的产品,非人为原因引起的故障,免费维修;

  2)超保修期或人为损坏产品收费标准,我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费;具体的费用,由对接的商务人员报价给您;

  3)运费:保修范围内产品运费由我司负担单程,非保修范围内的产品运费由客户负担

不享受免费保修的情况:

  1)由于火灾、水灾、地震等不可抗力因素造成的产品故障;

  2)由于客户安装或者使用不当所导致的损坏;

  3)未经雷赛授权的人员对产品进行了拆卸、维修或者改装,造成的产品故障;

  4)非本公司的购买的产品;

  5)产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认;
