  • 雷赛智能一体式步进电机iSV系列

雷赛智能一体式步进电机iSV系列

电机、编码器和驱动集成一体

 性能优异,低发热、低振动

 伺服参数拨码设定,简单方便

 结构紧凑,易于安装,布线简洁

全国热线

18126537090

产品简介 / Introduction

雷赛智能一体式步进电机iSV系列

雷赛iSV系列一体式低压伺服电机集成了伺服电机、编码器、控制驱动器、网络通讯模块于一体,采用了专用电机控制芯片和优化的控制算法。iSV系列结构紧凑、体积小巧,驱动器与电机集成一体,免除电机与驱动器之间的连接线缆,节省大量接线人工,减少电线之间的电磁干扰,降低大量接插件和电线间连接不牢靠所带来的可靠性问题和维护成本,减少安装空间。


iSV系列是一款更适合中国国情的小功率伺服产品,为设备制造厂商提供了一种高可靠、安装简洁的驱动解决方案。

产品特点

电机+编码器+驱动器+网络通讯的集成式设计,节省接线人工,减少安装空间;
  推荐工作电压36VDC,支持工作电压18VDC~72VDC;
  支持脉冲/方向信号或IO控制信号,光耦隔离,抗干扰能力强;
  具备细分、刚性和方向拨码,方便用户进行调试;
  提供专业PC调试软件,可进行参数管理、监控波形曲线、运行测试、查看报警信息等功能;
  具有过压、欠压、过流、过载、失速、位置误差过大、编码器错误等报警检测功能;

配套电机转矩脉动小、体积小、噪音低、发热小。


规格参数

系列

型号

额定功率

W

供电电压

VDC

额定扭矩

N.M

峰值扭矩

N.M

额定转速

rpm

电机长度

mm

轴径

mm

iSV57

iSV5709V36-1000

90

24~36

0.3

0.8

3000

108

8

iSV5713V36-1000

130

0.45

0.9

128

iSV5718V36-1000

180

0.6

0.9

148

iSV57C

iSV5709V36C-01-1000

90

24~36

0.3

0.8

3000

108

8

iSV5713V36C-01-1000

130

0.45

0.9

128

iSV5718V36C-01-1000

180

0.6

0.9

148

iSV57T

iSV5709V36T-01-1000

90

24~36

0.3

0.8

3000

108

8

iSV5713V36T-01-1000

130

0.45

1.1

128

iSV5718V36T-01-1000

180

0.6

1.1

148

注:更多参数信息,请详见各型号产品介绍。

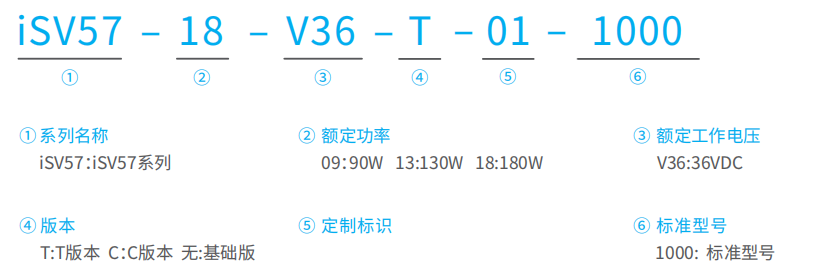

命名规则

雷赛智能一体式步进电机iSV系列

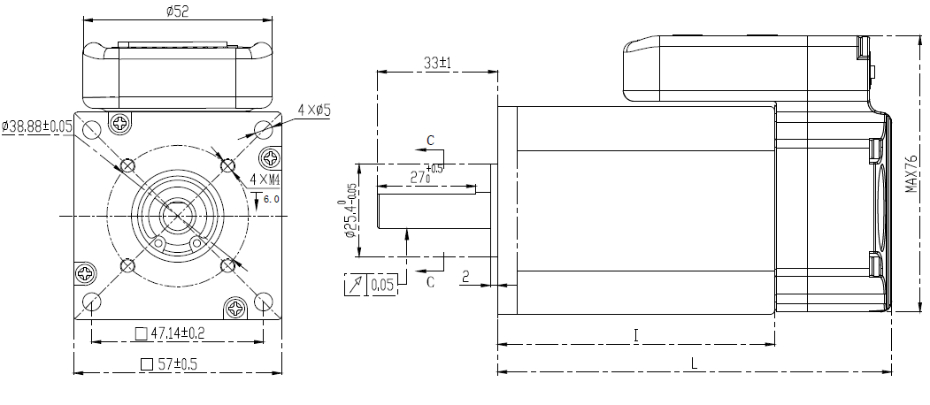

尺寸说明


雷赛智能一体式步进电机iSV系列1


系列

型号

本体机身长

Imm

电机长度

Lmm

轴径

mm

iSV57

iSV5709V36-1000

76

108

8

iSV5713V36-1000

96

128

iSV5718V36-1000

116

148

iSV57C

iSV5709V36C-01-1000

76

108

8

iSV5713V36C-01-1000

96

128

iSV5718V36C-01-1000

116

148

iSV57T

iSV5709V36T-01-1000

76

108

8

iSV5713V36T-01-1000

96

128

iSV5718V36T-01-1000

116

148


  • 文件名称
  • 文件类型
  • 文件格式
  • 日期
  • 下载
  • iSV57用户手册
  • 用户手册
  • 2020-12-17
  • iSV57C用户手册
  • 用户手册
  • 2020-12-17
  • iSV57T用户手册
  • 用户手册
  • 2021-04-29




雷赛步进电机应用领域:

  雷赛步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。


步进电机应用领域



 雷赛步进电机售后服务项目:

  1、保修期:驱动器:24 个月;电机:18个月。

  在保修期内,如果产品发生非人为故障,我们为您提供保修服务。

  2、换货:

  自产品发货之日起7个工作日内,如果产品发生非人为故障,我们可以为您更换同型号产品。

  3、终身维护:

  我们将为客户提供终身维护服务。在保修期内但不符合保修条件或超过保修期限的故障产品,我们提供有偿维修服务,在客户确认接受产品的维修费用后,我们安排进行产品的维修。但对已经停产的产品,或缺乏维修物料,或损坏过于严重无维修价值的返回品则无法提供维修服务。

  4、维修费用:

  1)保修期内的产品,非人为原因引起的故障,免费维修;

  2)超保修期或人为损坏产品收费标准,我们将根据不同型号和损坏程度收取元件的成本费、人工费和运费;具体的费用,由对接的商务人员报价给您;

  3)运费:保修范围内产品运费由我司负担单程,非保修范围内的产品运费由客户负担

不享受免费保修的情况:

  1)由于火灾、水灾、地震等不可抗力因素造成的产品故障;

  2)由于客户安装或者使用不当所导致的损坏;

  3)未经雷赛授权的人员对产品进行了拆卸、维修或者改装,造成的产品故障;

  4)非本公司的购买的产品;

  5)产品的编码撕毁、涂改或者其他原因造成的产品编码无法辨认;
