雷赛智能交流混合伺服电机

功率范围100W-3000W 高性能，提升客户设备整体性能；可选择小惯量电机、中惯量电机；最大转矩可达3倍过载；最高转速5000RPM；适合电子行业、机械手行业、包装；

在线咨询

全国热线

18938839411

产品简介 / Introduction

产品概述
规格参数
系列型号
命名规则
尺寸说明
资料下载

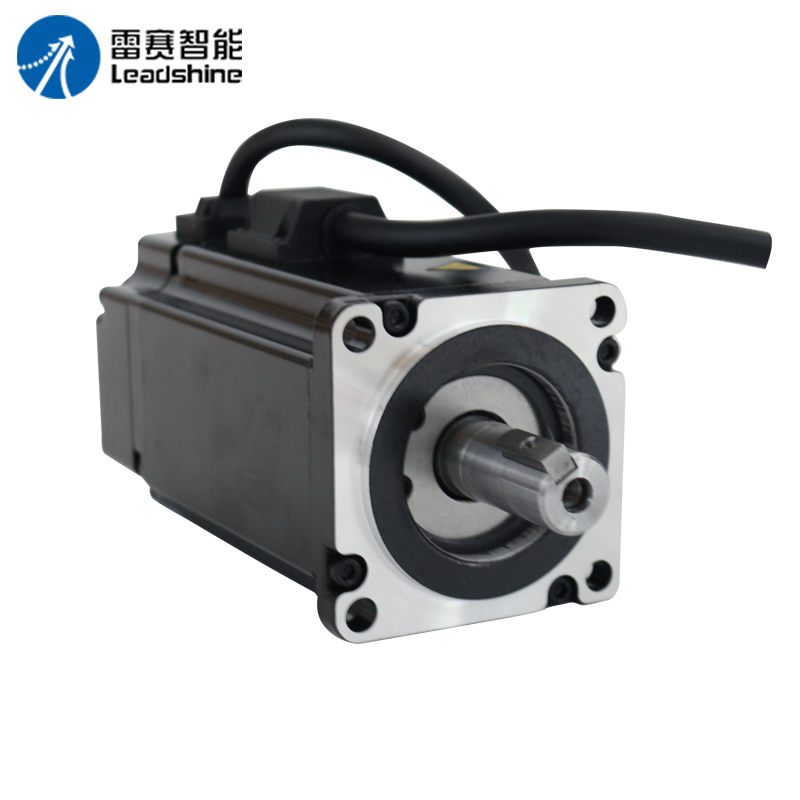

雷赛ACM系列高压交流伺服电机，功率涵盖100W-3KW，可配置多种精度编码器，适配L5系列交流伺服驱动器。该系列电机采用业界先进的磁路设计方案和耐高温永磁体材料，运行十分平稳，过载能力强，振动噪音及发热小，是提升设备性能及降低进口伺服成本的可选方案。

系列应用领域

雷赛高压伺服电具有高性能、高品质、低成本等特点，其体积小巧、安装方便、高性价比、高可靠性；适合电子加工设备、自动抓取设备、特种机床、纺织服装设备、送料机械手、包装设备、喷印设备、雕刻设备、线材加工设备、激光加工设备、电池加工设备、陶瓷设备等。满足机器设备高精度定位控制及平稳低速运转的应用需求。

产品概述
规格参数
系列型号
命名规则
尺寸说明
资料下载

机座	编码器系列	功率	配套驱动器	惯量	额定力矩N.m	型号	转速（额定/最大）rpm

40 mm	17位	100W	L5-400Z	小惯量	0.159	ACM4001L2H-B0-D-SS	3000/5000
						ACM4001L2H-B0-D-SS (抱闸)
				小惯量	0.318	ACM4001L2H-60-D-SS
						ACM4001L2H-60-D-SS（抱闸）
	23位			小惯量	0.159	ACM4001L2F-B0-L-SS	3000/5000
						ACM4001L2E-B0-L-SS (抱闸)
					0.318	ACM4001L2F-B0-L-SS
						ACM4001L2E-B0-L-SS（抱闸）
60 mm	17位经济型	200W	L5-400Z	小惯量	0.64	ACM6002L2H-B0--SS(V1.0)	3000/5000
					0.64	ACM6002L2G-B0-D-SS(V1.0)(抱闸)
					1.27	ACM6004L2H-B0-D-SS(V1.0)
					1.27	ACM6004L2G-B0-D-SS(V1.0)( 抱闸)
		400W		中惯量	1.27	ACM6004M2H-B0-D-SS(V1.0)
					1.27	ACM6004M2G-B0-D-SS(V1.0)(抱闸)
		600W	L5-750Z	小惯量	1.91	ACM6006L2H-B0-D-SS(V1.0)
	17位	200W	L5-400Z	小惯量	0.64	ACM6002L2H-60-D-SS	3000/5000
					0.64	ACM6002L2G-60-D-SS(抱闸)
					1.27	ACM6004L2H-60-D-SS
					1.27	ACM6004L2G-60-D-SS(抱闸 )
		400W		中惯量	1.27	ACM6004M2H-60-D-SS
					1.27	ACM6004M2G-60-D-SS(抱闸)
		600W	L5-750Z	小惯量	1.91	ACM6006L2H-60-D-SS
	23位	200W	L5-400Z	小惯量	0.64	ACM6002L2F-B0-L-SS	3000/5000
					0.64	ACM6002L2E-B0-L-SS(抱闸)
					1.27	ACM6004L2F-B0-L-SS
					1.27	ACM6004L2E-B0-D-SS(抱闸 )
		400W		中惯量	1.27	ACM6004M2F-B0-D-SS
					1.27	ACM6004M2E-B0-D-SS(抱闸)
		600W	L5-750Z	小惯量	1.91	ACM6006L2F-B0-D-SS
80 mm	17位经济型	750W	L5-750Z	中惯量	2.4	ACM8008M2H-B1-D-SS(V1.0)	3000/4000
					2.4	ACM8008M2G-B1-D-SS(V1.0)( 抱闸)
		1.0KW	L5-1000Z		3.5	ACM80010M2H-B0-D-SS(V1.0)
					3.5	ACM8010M2G-B0-D-SS(V1.0)(抱闸)
	17位	750W	L5-750Z	中惯量	2.4	ACM8008M2H-61-D-SS	3000/4000
					2.4	ACM8008M2G-61-D-SS(抱闸)
		1000W	L5-1000Z	中惯量	3.5	ACM80010M2F-71-E-SS
					3.5	ACM8010M2G-71-E-SS(抱闸 )
	23位	750W	L5-750Z	中惯量	2.4	ACM8008M2F-B1-D-SS	3000/4000
					2.4	ACM8008M2E-B1-D-SS
		1KW	L5-1000Z		3.5	ACM80010M2F-B0-E-SS
					3.5	ACM8010M2E-B0-E-SS
110 mm	23位	1.2KW	L5-1500Z	中惯量	4	ACM11012M2F-71-L	3000/4000
					4	ACM11012M2F-71-L(抱闸 )
		1.5KW	L5-1500Z	中惯量	5	ACM11015M2F-7-L
					5	ACM11015M2E-71-L(抱闸)
		1.8KW	L5-2000S3Z	中惯量	6	ACM11018M2F-71-L
					6	ACM11018M2E-71-L(抱闸 )
130 mm	23位	1.0KW	L5-1000Z	中惯量	4	ACM13010M2F-71-L	2500/3000
					4	ACM13010M2E-71-L(抱闸)
		1.0KW	L5-1000Z	大惯量	10	ACM13010H2F-71-L	1000/1500
		1.5KW	L5-1500Z	中惯量	6	ACM13015M2F-71-L	2500/3000
					6	ACM13015M2E-71-L(抱闸 )
		2.0KW	L5-2000S3Z	中惯量	7.7	ACM13020M2F-71-L
					7.7	ACM13020M2E-71-L(抱闸)
		2.5KW	L5-2000S3Z	中惯量	10	ACM13025M2F-71-L
					10	ACM13025M2E-71-L(抱闸 )
		3KW	L5-3000T3Z	中惯量	15	ACM13030M3F-71-L(380V电机)
					15	ACM13030M3E-71-L(抱闸 )(380V电机)
	23位	0.85KW	L5-850Z	大惯量	5.4	ACM13009H2F-40-L	1500/3000
					5.4	ACM13009H2E-40-L(抱闸)
		1.3KW	L5-1300Z	大惯量	8.4	ACM13013H2F-40-L
					8.4	ACM13013H2E-40-L(抱闸 )
		1.8KW	L5-1800Z	大惯量	11.5	ACM13018H2F-40-L
					11.5	ACM13018H2E-40-L(抱闸)

机座	编码器系列	功率	配套驱动器	惯量	额定力矩N.m	型号	转速（额定/最大）rpm

40 mm	17位	100W	L5-400Z	小惯量	0.159	ACM4001L2H-B0-D-SS	3000/5000
						ACM4001L2H-B0-D-SS (抱闸)
				小惯量	0.318	ACM4001L2H-60-D-SS
						ACM4001L2H-60-D-SS（抱闸）
	23位			小惯量	0.159	ACM4001L2F-B0-L-SS	3000/5000
						ACM4001L2E-B0-L-SS (抱闸)
					0.318	ACM4001L2F-B0-L-SS
						ACM4001L2E-B0-L-SS（抱闸）
60 mm	17位经济型	200W	L5-400Z	小惯量	0.64	ACM6002L2H-B0--SS(V1.0)	3000/5000
					0.64	ACM6002L2G-B0-D-SS(V1.0)(抱闸)
					1.27	ACM6004L2H-B0-D-SS(V1.0)
					1.27	ACM6004L2G-B0-D-SS(V1.0)(抱闸 )
		400W		中惯量	1.27	ACM6004M2H-B0-D-SS(V1.0)
					1.27	ACM6004M2G-B0-D-SS(V1.0)(抱闸)
		600W	L5-750Z	小惯量	1.91	ACM6006L2H-B0-D-SS(V1.0)
	17位	200W	L5-400Z	小惯量	0.64	ACM6002L2H-60-D-SS	3000/5000
					0.64	ACM6002L2G-60-D-SS(抱闸)
					1.27	ACM6004L2H-60-D-SS
					1.27	ACM6004L2G-60-D-SS(抱闸 )
		400W		中惯量	1.27	ACM6004M2H-60-D-SS
					1.27	ACM6004M2G-60-D-SS(抱闸)
		600W	L5-750Z	小惯量	1.91	ACM6006L2H-60-D-SS
	23位	200W	L5-400Z	小惯量	0.64	ACM6002L2F-B0-L-SS	3000/5000
					0.64	ACM6002L2E-B0-L-SS(抱闸)
					1.27	ACM6004L2F-B0-L-SS
					1.27	ACM6004L2E-B0-D-SS(抱闸 )
		400W		中惯量	1.27	ACM6004M2F-B0-D-SS
					1.27	ACM6004M2E-B0-D-SS(抱闸)
		600W	L5-750Z	小惯量	1.91	ACM6006L2F-B0-D-SS
80 mm	17位经济型	750W	L5-750Z	中惯量	2.4	ACM8008M2H-B1-D-SS(V1.0)	3000/4000
					2.4	ACM8008M2G-B1-D-SS(V1.0)(抱闸 )
		1.0KW	L5-1000Z		3.5	ACM80010M2H-B0-D-SS(V1.0)
					3.5	ACM8010M2G-B0-D-SS(V1.0)(抱闸)
	17位	750W	L5-750Z	中惯量	2.4	ACM8008M2H-61-D-SS	3000/4000
					2.4	ACM8008M2G-61-D-SS(抱闸)
		1000W	L5-1000Z	中惯量	3.5	ACM80010M2F-71-E-SS
					3.5	ACM8010M2G-71-E-SS(抱闸 )
	23位	750W	L5-750Z	中惯量	2.4	ACM8008M2F-B1-D-SS	3000/4000
					2.4	ACM8008M2E-B1-D-SS
		1KW	L5-1000Z		3.5	ACM80010M2F-B0-E-SS
					3.5	ACM8010M2E-B0-E-SS
110 mm	23位	1.2KW	L5-1500Z	中惯量	4	ACM11012M2F-71-L	3000/4000
					4	ACM11012M2F-71-L(抱闸 )
		1.5KW	L5-1500Z	中惯量	5	ACM11015M2F-7-L
					5	ACM11015M2E-71-L(抱闸)
		1.8KW	L5-2000S3Z	中惯量	6	ACM11018M2F-71-L
					6	ACM11018M2E-71-L(抱闸 )
130 mm	23位	1.0KW	L5-1000Z	中惯量	4	ACM13010M2F-71-L	2500/3000
					4	ACM13010M2E-71-L(抱闸)
		1.0KW	L5-1000Z	大惯量	10	ACM13010H2F-71-L	1000/1500
		1.5KW	L5-1500Z	中惯量	6	ACM13015M2F-71-L	2500/3000
					6	ACM13015M2E-71-L(抱闸 )
		2.0KW	L5-2000S3Z	中惯量	7.7	ACM13020M2F-71-L
					7.7	ACM13020M2E-71-L(抱闸)
		2.5KW	L5-2000S3Z	中惯量	10	ACM13025M2F-71-L
					10	ACM13025M2E-71-L(抱闸 )
		3KW	L5-3000T3Z	中惯量	15	ACM13030M3F-71-L(380V电机)
					15	ACM13030M3E-71-L(抱闸 )(380V电机)
	23位	0.85KW	L5-850Z	大惯量	5.4	ACM13009H2F-40-L	1500/3000
					5.4	ACM13009H2E-40-L(抱闸)
		1.3KW	L5-1300Z	大惯量	8.4	ACM13013H2F-40-L
					8.4	ACM13013H2E-40-L(抱闸 )
		1.8KW	L5-1800Z	大惯量	11.5	ACM13018H2F-40-L
					11.5	ACM13018H2E-40-L(抱闸)

acm高压系列-2d图纸.zip
